盟莆安MP400四合一气体检测仪 操作规程

盟莆安四合一气体检测仪标准配置

MP400/400S（POLI）主机及相应传感器，锂电池，水肼过滤器及背夹

•校准适配器

•通讯/充电电缆

•水肼过滤器，3个包装 (泵吸式)

•校准和测试证明

•中文快速使用指南

用户界面

POLI 用户界面由显示屏、LED 指示灯、四个传感器接口、报警蜂鸣器和两个按键组成。

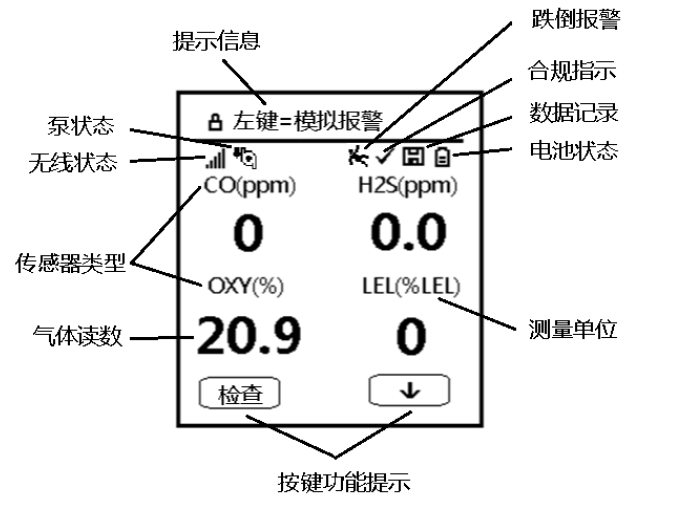

显示界面概述

液晶显示屏提供传感器类型、示数、电池状态和其他功能信息。

状态指示图标

显示屏上部的指示图标，表明某些功能是否正在运行或显示对应的相关信息

LCD 显示图像旋转

当仪器的状态出现颠倒，POLI的垂直/水平状态传感器可以自动地把显示内容旋转180°，以方便读取。

按键和对应的界面 POLI有两个按键:

除了上面描述的功能，任何一个按键都可手动启动背光，当背光关闭时按一个键即可开启。

不同数量传感器在屏幕上的显示

POLI系列仪器有4 个传感器插槽。为了最大限度地方便读取信息，增加显示的信息量，显示屏会根据POLI传感器的数量和类型自动配置。

电池

在使用POLI前请将电池充满。POLI可使用micro-USB线给锂电池充电。

更换电池

POLI内置锂电池一般不需要更换，如有需要，请联系售后。

电池状态

显示屏上的电池图标显示电池电量并提示充电信息。

打开POLI

仪器在关闭状态下，长按[ /↓]键，直到液晶显示开机界面，蜂鸣器响，LED点亮。仪器会依次显示如下画面：

•仪器供应商 logo以及名称

•产品名称和型号、仪器序列号

•固件版本号以及固件建立的日期和时间

•电池类型、电压

•数据记录周期

•所安装传感器的种类（包含高报阈值、低报阈值、STEL 阈值、TWA阈值）

当POLI检测气体读数界面出现之前，传感器可能需要1~2分钟的预热时间，所以如果显示屏显示正在预热，在显示界面上会有正在预热提示，传感器预热中请等待，直到传感器显示数据（通常不超过2分钟）。然后，在靠近传感器处会显示此时的测试数据，这时仪器准备就绪可以使用了。

注：如果电池完全耗尽，显示屏会在短时间内显示“电池耗尽”的信息，POLI随即关闭。再次打开仪器前，需要给电池充电或更换电池。

重要事项!

如果启动时出现错误无法正常启动时，显示屏上会显示“请联系维修部门”，仪器应该关闭并被维修。

关闭POLI

按住[ /↓]键，5 秒钟关闭倒计时开始。整个关闭过程中手指必须一直按住按健，直到最后一声长蜂鸣结束后，POLI 关闭。

警告:报警声音很大。启动时你可以将手指放在蜂鸣器口消除大部分声音。绝对不要用胶带封住蜂鸣器口永久静音。

 测试报警指示器

在正常操作模式和非报警状态下，按一下[+/OK]键即可随时测试蜂鸣器、振动报警器、LED指示灯和背光灯功能是否完好。

重要事项!

在报警指示测试过程中如果出现任何的一种报警功能没有正常工作，请检查仪器程序中的报警状态设置，有可能是其中的一个或者全部报警状态被关闭。如果所有的报警功能被处于开启状态，其中之一或更多的报警功能（蜂鸣器、LED 指示灯、振动报警）仍不能工作，请不要使用该仪器。请联系盟莆安电子授权经销商或技术支持部门进行技术咨询。

校准状态

如果有一个或者多个传感器需要校准，屏幕会显示“报警”提示。

下列情况下需要校准：

•更换了一个超出校准日期的传感器

•校准间隔已超出规定时间

•改变校准气体种类时没有校准仪器

•先前的校准失败

功能测试

如果一个或者多个传感器需要功能测试，屏幕会显示“报警”指示，传感器数值和“功能测试“指示在突出背景下交替闪烁：

如果功能测试时间间隔超出规定时间，需要完成功能测试。这个时间间隔由管理员通过菜单或者mPower Suite 软件来设置。

功能测试

如果一个或者多个传感器需要功能测试，屏幕会显示“报警”指示，传感器数值和“功能测试“指示在突出背景下交替闪烁：

报警设置

通过此菜单可以更改高、低、STEL 和TWA 报警触发点。也可以更改报警指示的方式（指示灯、蜂鸣器和振动报警指示或组合报警）。

报警限值

报警界限中有四组报警设置，每组设置中都可以单独设定每个传感器的报警点。

设置：

•高报限值

•低报限值

•STEL 限值

•TWA限值

注：有些报警设置并不适用于所有传感器。如果某些报警设置与某个传感器无关（比如STEL或者TWA对于可燃气体传感器），则该传感器不会出现在列表中。

报警设备

您可以启用/禁用所有指示灯（LED）、蜂鸣器和振动报警或组合报警。

设置：

•全部打开

•灯

•振动

•蜂鸣器

•蜂鸣器和灯

•蜂鸣器和振动

•振动和灯

•全部关闭

数据记录

数据记录过程中，仪器会显示磁盘图标，表示数据记录功能已启用。仪器会保存每个传感器在每个采样日期和时间检测到的气体浓度（数据记录功能启用时）。MP400/MP400S的存储器足以存储三个月内4个传感器每分钟采集一次的数据量。（即使仪器随后被关闭）所有数据都保留在存储器中，便于今后下载到电脑中。

清除数据

此操作清除保存在数据记录中的所有数据。

注：数据记录一旦被清除，数据就无法恢复。

数据间隔

间隔以秒为单位显示。默认值是 60 秒，最大间隔为 3600 秒，最小间隔为1 秒。

传感器选择

您可以选择将哪些传感器数据纳入数据记录。屏幕显示已装传感器完整列表，您可以逐个选择是否保存其数据。

注：关闭列表中的传感器不会改变该传感器的设置。

仪器设置

仪器设置下面的子菜单控制心跳灯间隔，温度单位，LCD 对比度，泵速,语言和其他参数。

心跳灯间隔

间隔以秒为单位显示。默认值是 1秒，最大间隔为 10 秒，设为0则禁止心跳灯。

温度单位

可根据自己的需求来设置温度单位。可选择的单位是摄氏度、华氏度。

1.按下[ /↓]键在温度单位之间移动光标。

2.按下[+/OK]键来选择想要显示的温度单位。

3.按下[ /↓]键将光标移至“确定”处。

4.按下[+/OK]保存您的选择并退出气体单位菜单。

液晶对比度

液晶对比度在默认设置的基础上降低或提高。您可能永远不需要更改默认设置，但有时您可以优化显示，以适应极端温度和周围环境亮度/暗度条件。

按下[+/OK]键改变 LCD对比度。完成后，按[ /↓]键显示“确定”, 按[+/OK]键保存变

更。或选择“取消”并按[ /↓] 键取消变更，恢复原始设置。

泵流速

如果MP400/MP400S 配备了泵，泵可以高、低两种速度运行。低速运行更安静，泵的寿命更长且更省电。检测结果几乎无差异。

语言

MP400/MP400S有英文、中文 2 种语言可供选择，用户可根据自己的使用习惯来进行设置。

背灯模式

显示屏背光灯可设置为根据环境光源条件自动开启或手动开启。

液晶显示翻转

液晶可以被设置成当 MP400/MP400S 被倒转时，屏幕能自动快速翻转 180°。液晶显示翻转功能可以设置为开启或关闭。

跌倒报警开关

人员跌倒报警功能可以根据用户需求设置为开启或关闭。

人员跌倒报警是MP400/MP400S 潜在的且对生命安全非常关键的功能，人员跌倒报警的前提是，某些情况发生使得仪器静止不动。当事故真的发生时，MP400/MP400S不仅发出本地的报警动作，还可以远程通过无线网络系统通知周围的救援人和的应急救援指挥中心。如果有人倒下，救援行动瞬间就会展开。

注: 远程通知要求无线连接到网络。

当人员跌倒报警打开时，主屏幕顶部显示人员跌倒报警图标：

当人员跌倒报警功能被激活但是没有气体报警时，MP400/MP400S 检测到静止时间超出先前设置的超时时间。如果此阶段仪器静止不动，然后一个预激提示被激活来警示用户，并提问“一切正常吗?”。按下[+/OK]清除报警并返回到 MP400/MP400S的正常检测界面。按下[ /↓]键确认人员跌倒报警信息（如果已启用无线连接，人员报警信息实时发送到远程安全观察员）。如果没有按任何键，然后倒计时，进入人员跌倒报警状态（如果无线启用，同样会将报警信息发送给远程安全观察员）。

零点标定

零点标定是在清洁的空气中设定零点，它应该在所有的标定前面执行。

注意：如果零点标定使用钢瓶气，必须安装标定适配器（如果泵吸式的 MP400/MP400S 标定时T形标定连接管也是需要的），但是如果使用清洁空气当做零点气体，不需要使用标定适配器。

零点标定对于大多数传感器来说决定其零点。MP400/MP400S应该在氧气含量为20.9%的清洁空气中或者清洁钢瓶空气中标定零点。

在传感器菜单里选择，选择空气标定，按下[+/OK]开始执行空气标定。

一段倒计时后，零点标定完成。液晶显示屏会显示传感器的名称并告知是否传感器零点标定成功。

注意：在零点标定倒计时期间你可以通过按[ /↓]键来放弃零点标定。

数据传输

数据记录可从 MP400/MP400S 下载到电脑，仪器程序更新可通过底部的通信接口上传至MP400/MP400S。使用附带的 micro USB 电缆连接运行mPower Suite的计算机。
